Campo de aplicación
Todas aquellas aplicaciones que precisen un transformador de pequeño tamaño, alto rendimiento, sin vibraciones, bajo campo disperso, menor calentamiento, fácil de montar y con ruido por magnetoestrición prácticamente nulo.
Series de fabricación
- Serie TT (Estándar bajo demanda) de 15 a 5000 VA, entrada 230V, salida bajo demanda.
- Serie TT (Estándar en stock) de 20 a 200VA, entrada 230V, doble salida para conectar en serie o paralelo.
- Serie TE (Encapsulado en resina) de 15 a 750VA, entrada 230V, salida bajo demanda.
- Serie TCI (Encapsulado para CI) de 15 a 400VA, entrada 230V, salida bajo demanda.
Bajo demanda
- Apantallado electrostático
- Regletas de conexión rápida
- Protección térmica
- Materiales para clases térmicas altas
- Apantallado electromagnético
- Encapsulado interior para sistemas de fijación
- Colocación de conectores y terminales

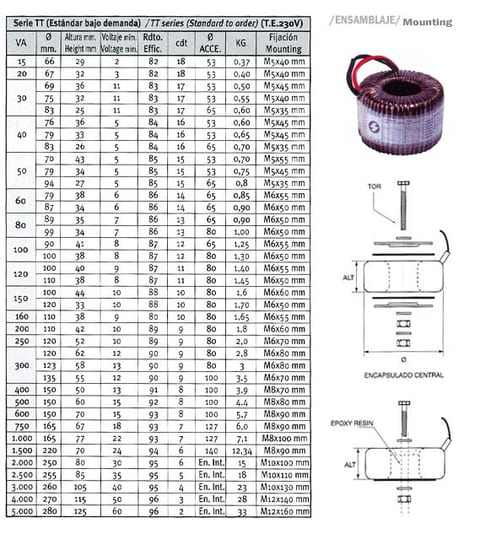

SERIE TT (Estándar bajo demanda)
Esta serie está concebida para un primario de 230V y un secundario de cualquier tensión y potencias comprendidas entre 20VA y 5.000VA, según el siguiente cuadro, pero bajo demanda podemos fabricar otras tensiones, añadir pantallas, protecciones térmicas, etc…
Las longitudes estándar de las salidas son de 16cm, hasta 500VA y de 20cm para 600 a 1.000W y de 25cm para potencias superiores.
Según número de secundarios, tensiones, apantallados o protecciones, se puede variar el tamaño: así como se pueden fabricar otras tensiones bajo pedido.
SERIE TT (Estándar, en stock)
Esta serie está concebida para un primario de 230V y dos secundarios idénticos que permiten duplicar tensiones o intensidades conectándolos en serie o paralelo, en una gama de potencias entre 20VA y 220VA. Se suministran con cajas de cartón individuales y accesorios de montaje.

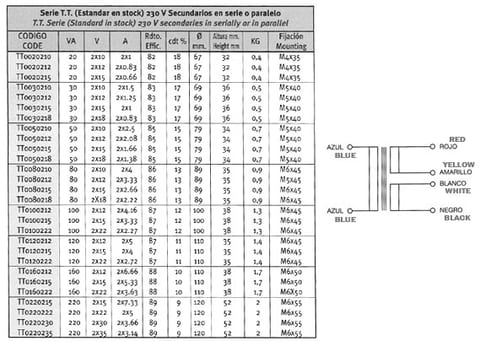

Los modelos disponibles son los de la tabla adjunta:
NOTA: Se pueden fabricar otras tensiones y potencias bajo demanda.
CONEXIÓN SERIE: Puenteando amarillo con blanco obtendremos doble de tensión entre rojo y negro y mitad de la intensidad nominal.
CONEXIÓN PARALELO: Puenteando rojo con blanco y amarillo con negro obtendremos el doble de intensidad y la tensión nominal.
Longitud estándar de salidas, 20cm.
SERIE TE (Encapsulado en resina)

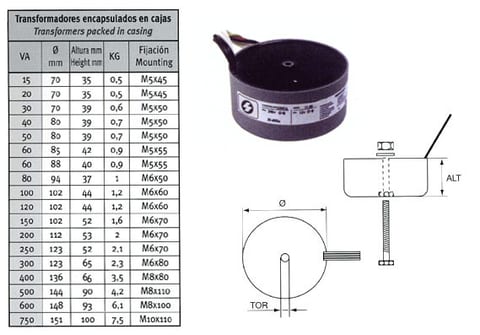

Són transformadores de la serie TT, encapsulados en resina de epoxi, en cajas de poliamida 6 que permiten alargar la vida y mejorar el aislamiento del transformador, ideales para ambientes húmedos o con polvo.

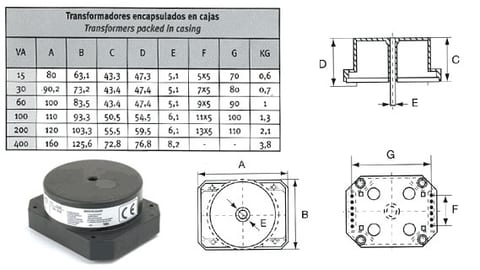

SERIE TCI (Encapsulado para CI)
Són transformadores de la serie TT, encapsulados en resina de epoxi, en cajas de poliamida 6 y conectados internamente a los pins para su aplicación directa sobre circuitos impresos. El raster entre pins es de 5mm y su número varía según el tamaño de la caja. Se puede configurar el conexionado según las necesidades de cada cliente.
